Устанавливаем проходной выключатель одноклавишный подключение

Как подключить проходной выключатель

Обычные бытовые выключатели предполагают включение, отключение света только из одного места, оттуда где он расположен. Однако бывают решения удаленного включения и отключения света. Реализация осуществляют за счет проходных выключателей, чаще их называют переключателями.

Что такое проходной выключатель

Внешних различий никаких нет, но они кроются глубже, в обычном по одному входу и выходу, в то время как у проходного 1 вход, и 2 выхода. Данная схема позволяет не разрывать электрическую цепочку, а перенаправлять ее.

Чтобы определить, является ли проходной переключатель одинарным, нужно сделать следующее. В его устройстве должно присутствовать 3 медных контакта, для определения каждой и исключения вероятности перепутать их, нужно использовать мультиметр. Он устанавливается в режим подачи сигнала, при касании должен быть звук, который свидетельствует о наличии контакта.

Немаловажным отличием является используемый тип коммутации. У типовых переключателей используется двухжильная, в то время как у проходных в три жилы.

Такие устройства предназначены работать в местах, расположенных на разных концах помещения, либо коридора. При нажатии на клавишу одного из переключателей происходит замыкание цепи, вследствие чего появляется свет. Затем, при повторном нажатии цепь уже размыкается, лампа гаснет.

Где применяется проходной выключатель

Помимо организаций, как уже было сказано выше, актуально такое решение на лестничных пролетах, с добавлением реле времени. Однако реле рассчитано на определенное количество времени, независимо от того, успел человек подняться по лестнице, или нет. Это означает, что система с добавлением временного датчика не совсем удобна, хотя в целом переключатели существенно облегчают жизнь.

Таким образом, для того чтобы осветить лестничный пролет на протяжении 4 этажей, достаточно на первом нажать на переключатель. А по завершению движения по лестнице, уже одним нажатием на верхнем этаже выключить все лампы.

Выбор схемы подключения

Разберем детально, как правильно выполнить подключение. Нельзя забывать, что при установке проходного выключателя, надо тянуть трехжильный провод.

Расключение на две точки

• медный кабель с тремя жилами;
• пара переключателей проходного типа;
• распределительная коробка.

Провод фазы необходимо подсоединить к общему входному контакту первого переключателя. Два выходных контакта соединяются с проводами от входных двух. Общий контакт второго выключателя скручивается с тем проводом, который идет от источника света. При этом второй провод от источника должен быть соединен с нулем коробки.

Сечение 3-х жильных проводов подбирается исходя из мощности источника света, которым предполагается управление.

Расключение на три точки

• медный кабель с тремя и четырьмя жилами;
• пара переключателей проходного типа;
• перекрестный выключатель;
• распределительная коробка.

В перекрестных предусмотрено 4 контакта, по 2 на направления. Они представляют собой пары одновременного переключения. Для этой схемы должен использоваться кабель с четырьмя жилами.

На первой и последней точке переключения используются обычные проходные переключатели, а между ними – перекрестные. Количество возможных пунктов, посредством которых будет осуществляться управление лампами не ограничено. Однако чем их больше, тем сильнее увеличивается сложность подключения.

Подключение происходит следующим образом:

2 контакта на выход от 1 проходного выключателя должны соединится с проводами входной пары следующего перекрестного выключателя. Так продолжается до тех пор, пока цепь не замкнется на крайнем выключателе. Общий контакт подсоединяется с проводом, направленным к источнику света.

Фазный провод соединяется с входным контактом 1 переключателя, 2 провод к нулю коробки. К каждому проходному выключателю протягивается трехжильный провод, в то время как к перекрестным четырехжильный.

Монтаж проходных выключателей

Для подключения переключателей необходим инструмент:

• отвертка шлицевая, крестовая и индикаторная;
• уровень;
• плоскогубцы для перекусывания кабеля;
• перфоратор для штробления каналов под провода и выключатели;
• рулетка;
• нож.

Естественно, должны быть базовые знания о работе электрических приборов, используемых ими схем, порядок их подключения и т.д.

• штробление каналов согласно электротехнического плана;

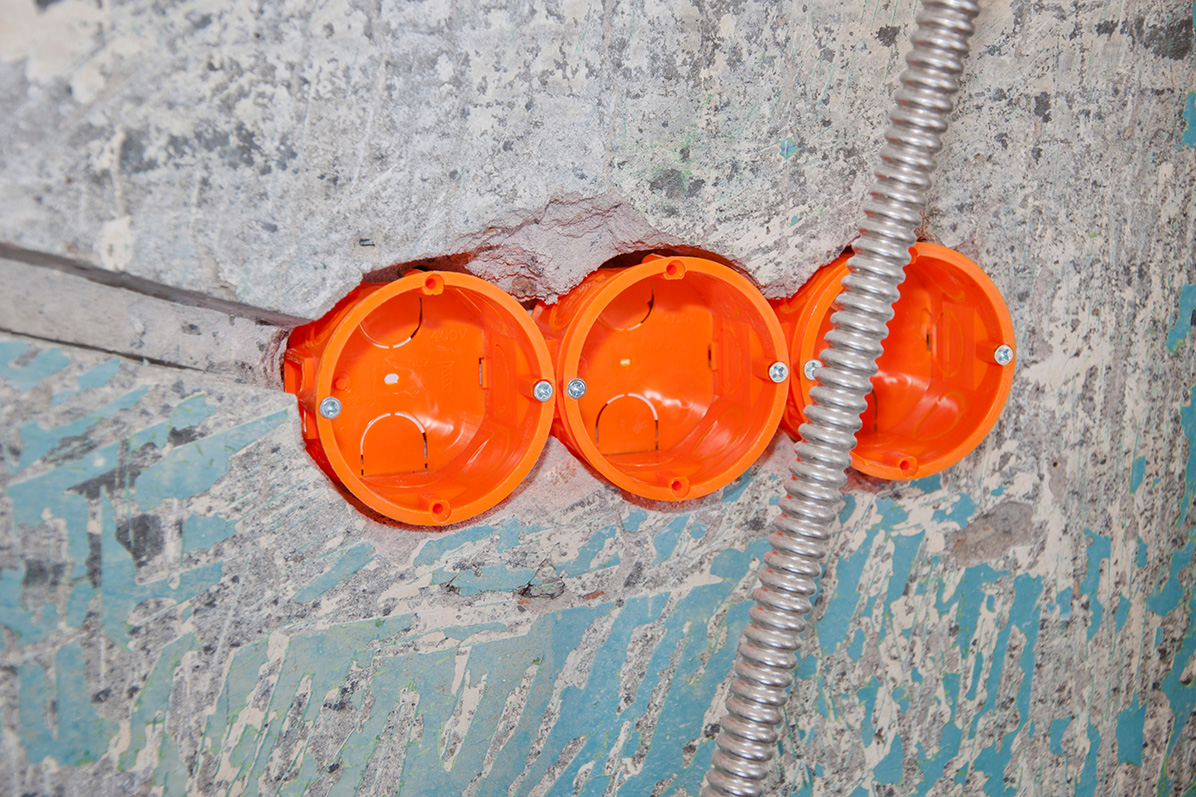

• высверливание коронкой места под выключатели и распределительные коробки;

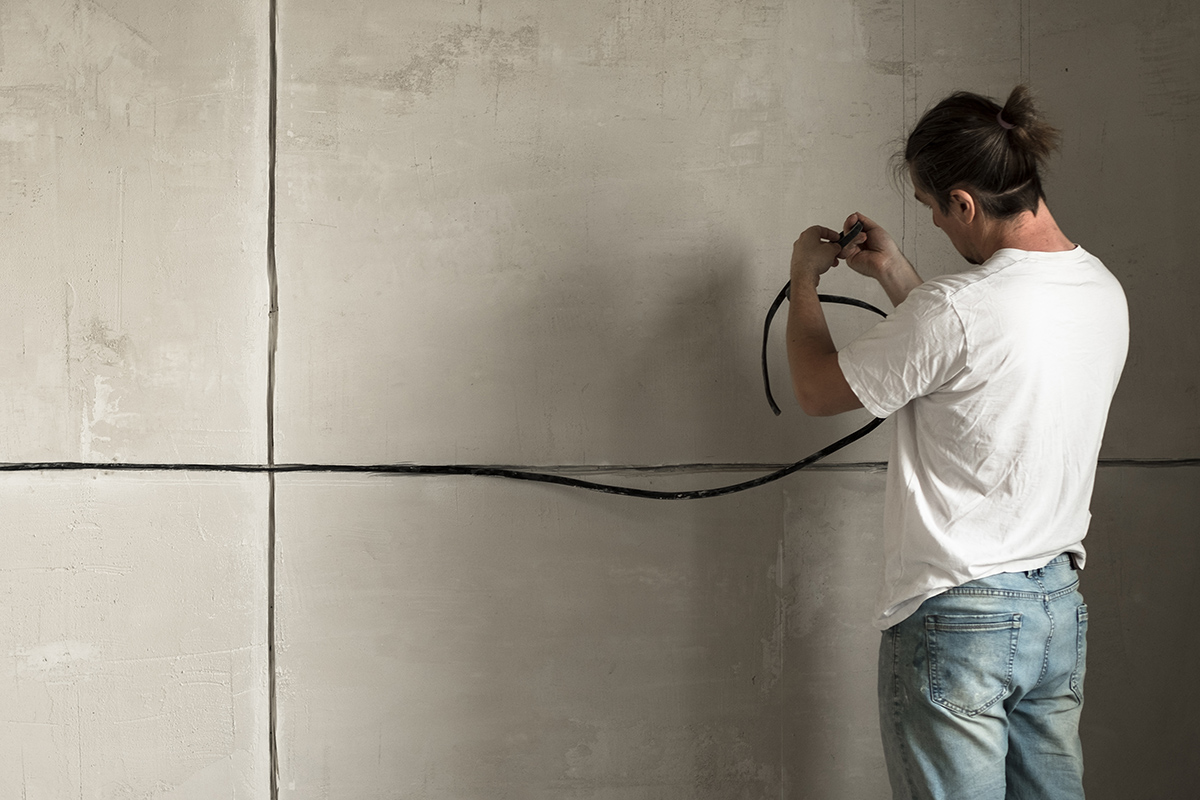

• прокладка проводов и расключение приборов.

Прокладка проводов должна производиться на расстоянии не меньше, чем 15-20 см по отношению к потолку. Это обуславливается пожарной безопасностью, они вполне могут располагаться скрытым способом (в штробу), а также могут быть уложены в специальные лотки – кабель-канал. Последний вариант обеспечивает быстрый доступ к необходимым проводам при возникновении каких-либо неполадок. Не стоит забывать, что концы проводов должны быть строго в монтажных коробках, где соединения изолированы друг от друга.

Частные ошибки при установке

Главной ошибкой является пренебрежение установленными правилами.В частности использование для подключения переключателей вместо трехжильного кабеля, двухжильный. Стоит ли говорить, что это небезопасно, может повлечь печальные последствия.

Попытки собрать перекидной переключатель из обычных выключателей, при этом не имея достаточно, либо вообще без опыта в этой сфере. Заканчивается чаще всего безобидно, схема попросту не работает. Однако все может обернуться куда трагичнее, если не соблюдать банальных правил и нюансов, тем более без опыта.

Разрыв нуля. С легкостью может обернуться ударом током при банальной замене лампочки. Это связано с тем, что нулевой проводник разорван, в то время как на фазном присутствует электричество на постоянной основе, вне зависимости от положения клавиши переключателя.

Неправильная схема подключения. Самая опасная ошибка, которая может повлечь за собой целый ряд последствий. Среди которых удар током, выход из строя ламп, короткое замыкание и пожар.

Заключение

Перед тем как браться за подключение вообще какой-либо электрической техники, устройств, приспособлений, необходимо сначала тщательно изучить прилагаемые инструкции.

Не стоит браться за сборку схемы и ее подключение, если нет обладания базовыми знаниями о работе этих приборов и схемах. Неправильное подключение может грозить замыканием, перегораниями в проводке.

Если нет опыта работы с электроприборами лучше вызвать специалиста, который выполнит всю работу быстро и качественно. Нужно серьезно относится к технике безопасности при работе с электроприборами. Пренебрежение правилами может трагично закончиться. Успехов в экспериментах!

Оставить комментарий / Всего комментариев

Где можно устанавливать?

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1. Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²

2. Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

• у проходного 1 клемма сверху и 2 снизу

• у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

• высокая надежность и безопасность эксплуатации;
• мгновенное отключение электроснабжения помещения при необходимости из любой точки;
• оптимальное расходование электроэнергии;
• низкая себестоимость;
• простая установка, не требующая привлечения специалистов;
• отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Недостатки

Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

1. При незнании главных отличий их легко спутать с обычным выключателем.
2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
4. Более высокая цена из-за особенностей конструкции.

Порядок монтажа устройства

Все действия, осуществляемые в процессе установки проходного переключателя, производятся в соответствии со схемой подключения. Она отличается от монтажа стандартного выключателя тем, что вместо двух проводов используется три. Два провода в этой схеме выполняют функцию перемычки, соединяющей соседние переключатели, расположенные в разных точках помещения. Третий провод обеспечивает подачу фазы.

Отличие схемы подключения проходного переключателя от схемы монтажа стандартного устройства заключается в наличии трех проводов, два из которых соединяют приборы, а третий обеспечивает подачу питания

При подключении проходного выключателя могут использоваться любые типы ламп, начиная от традиционной лампы накаливания, заканчивая современными люминесцентными, светодиодными источниками освещения.

К распредкоробке будет подходить пять проводов:

• кабель от осветительного прибора;
• питающий провод от автомата;
• провод от второго проходного выключателя.

Чтобы обеспечить продолжительный срок эксплуатации электропроводки, рекомендуется правильно выбрать сечение кабеля для домашней проводки.

Для построения схемы с двумя одноклавишными выключателями используется трехжильный кабель. При этом заземление, «ноль» выводится на источник освещения. А фаза, выделенная на схеме коричневым цветом, обеспечивает электропитание. Она проходит через оба выключателя и светильник.

Поскольку эти выключатели располагаются в разрыве фазного кабеля, обеспечивается безопасность проведения работ при ремонте, обслуживании осветительного прибора.

Работы по подключению одноклавишного выключателя (проходного) осуществляются в следующей последовательности:

• освободите от изоляции концы проводов;
• используя индикатор, найдите фазный провод и нулевой;
• проложите нулевой провод от автомата через распределительную коробку к люстре/светильнику.
• на входной контакт первого выключателя подсоедините фазу питающего провода, прошедшую через распредкоробку;
• соедините (через распредкоробку) два выходных контакта одного проходного выключателя с двумя выходными контактами другого;
• к выходному контакту второго выключателя осталось подсоединить фазу, идущую (через распределительную коробку) на люстру/светильник.

Места соединений можно скрутить, спаять и обмотать изолентой. Или же использовать самозажимные клеммники.

Другие способы и правила качественного и правильного соединения проводов мы рассмотрели в этой статье.

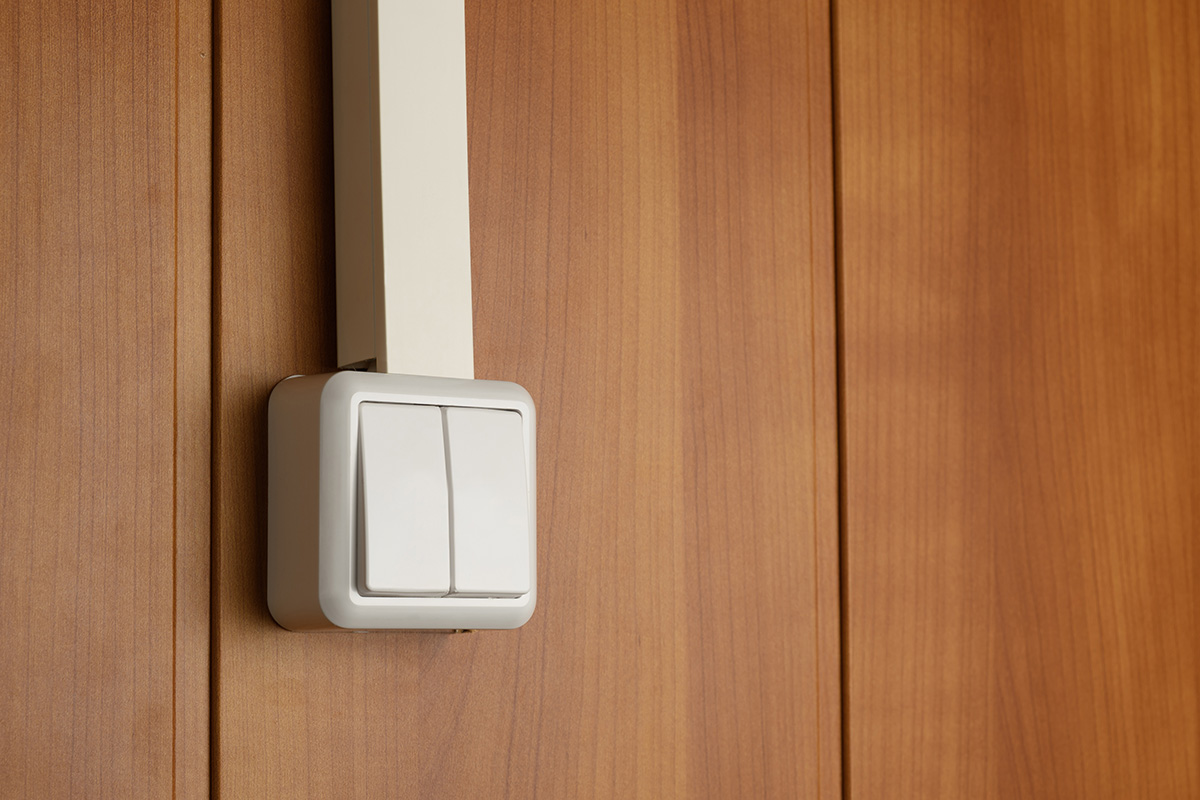

В квартирах, частных коттеджах чаще используются не одно-, а двухклавишные проходные выключатели. Приспособления с двумя клавишами позволяют управлять двумя осветительными приборами, которые расположены в разных помещениях

Помимо клавишных моделей, производители предлагают сенсорные панели. Однако при их установке без профессиональной помощи не обойтись.

При необходимости управления освещением более чем из двух точек, в цепи может быть использовано до шести проходных выключателей. В другой нашей статье мы пошагово рассмотрели нюансы подключения проходного выключателя с двух и трех мест, снабдив материал наглядными схемами.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.

Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

1. Нулевой провод подключается к одному из проводов лампы.
2. Фазный провод подключается к входному контакту одного из проходных выключателей.
3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.

К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.

Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.

Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.

Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

• Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
• Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
• Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
• Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Схема на пять точек

При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.

В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Полезный совет! Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

• у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
• аккуратно выдавливается сердцевина выключателя;
• отжимаются зажимы корпуса на внутреннем механизме выключателя;
• одна из клемм вынимается из гнезда;
• переустанавливается один контакт напротив другого;
• на контакты устанавливается коромысло;
• корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Как из проходного выключателя сделать обычный выключатель?

Что делать, если есть проходные выключатели, а нужны обычные?

Ведь бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос – как переделать проходной выключатель в обычный?

Не беда, можно установить проходной как обычный, никакой разницы.

Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:

Схема подключения проходного переключателя для работы на две линии Схема подключения проходного переключателя для работы на две линии

Конечно, это можно назвать расточительством или глупостью. Тем не менее, на практике такие случаи я встречал не раз.

Поэтому, если нужно переделать проходной выключатель в обычный – нужно просто не подключать один из его крайних выводов, в остальном подключать его так же, как и обычный.

Вот схема, показанная на фото выключателя:

Включение проходного выключателя по схеме обычного выключателя Включение проходного выключателя по схеме обычного выключателя

В данном случае показан сдвоенный проходной выключатель (т.е.  два проходных выключателя в одном корпусе). Контакты 2 и 5 – средние, на них постоянно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается постоянно.

Если лампочки включаются клавишами в разные стороны, то нужно просто подключить лампочку к другому выходному контакту переключателя. Для левого – не к 3, а к 6. Для правого – не к 4, а 1.

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».

• https://ElektrikExpert.ru/podkljuchenie-prohodnogo-vykljuchatelya-shemy.html
• https://FishkiElektrika.ru/podklyuchit-prohodnoy-vyklyuchatel
• https://electric-220.ru/prohodnoj-vykljuchatel-shema-podkljuchenija-iz-raznyh-mest
• https://sovet-ingenera.com/elektrika/rozetk-vykl/shema-podklyucheniya-prohodnogo-vyklyuchatelya.html
• https://stroyday.com/shema-podklyucheniya-prohodnogo-vyklyuchatelya/
• https://FishkiElektrika.ru/dvuhklavishnyy-prohodnoy-vyklyuchatel
• http://remoo.ru/elektrika/prohodnoj-vyklyuchatel-skhema-podklyucheniya
• https://zen.yandex.ru/media/samelectric/prohodnoi-vykliuchatel-rasskazyvaiu-kak-ego-primeniat-61548b2948745b42e48bf179

Как вам статья?

Бакалавр “210400 Радиотехника” – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Пишите свои рекомендации и задавайте вопросы

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

А вот примерно так разводить по помещению.

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Устанавливаем проходной выключатель

Александр Воробьев
прирожденный электрик

Мы привыкли включать и выключать светильник при помощи одного выключателя. Это удобно, если помещение небольшое. Но в домах с длинным коридором или высокой лестницей уместнее будет установить проходной выключатель, чтобы можно было включать свет в начале пути и выключать — в конце. Что такое проходной выключатель, как правильно его установить и при чем здесь экономия? Разбираемся вместе с электриком Александром Воробьевым и специалистом по электрике СТД «Петрович» Георгием Ерахтиным.

Что такое проходной выключатель

Проходной выключатель (он же переключатель) — это устройство, при помощи которого можно управлять одним светильником. Вы можете установить его в двух или нескольких местах одного помещения: в противоположных концах коридора, у основания и на вершине лестницы и даже в спальне. Включить свет у двери и выключить, уже лежа в кровати, — очень удобно.

Чем хорош проходной выключатель

• Удобно: включили свет — прошли до конца пути — выключили. Нет лишних движений.
• Экономно: свет горит ровно столько, сколько вам нужно, чтобы дойти до второго переключателя.
• Безопасно: не приходится двигаться на ощупь, чтобы включить или выключить свет.

Есть один нюанс

Основной недостаток такого переключателя в том, что для его установки необходимо штрабить стены для укладки кабелей. То есть в готовом ремонте без шума и пыли заменить обычный выключатель на проходной не получится. Поэтому в идеале манипуляции с такими переключателями нужно планировать заранее — перед проведением большого ремонта в квартире или доме либо во время строительства коттеджа.

Единственный вариант заменить обычный выключатель на проходной с минимальными разрушениями — проложить кабели для переключателей во внешних кабель-каналах, металлических трубах либо в гофрированном рукаве поверх отделки. Этот способ подходит далеко не всем. Поэтому мы рекомендуем перед началом работы посоветоваться с дизайнером: он подскажет, как вписать в интерьер выступающие из стены каналы с кабелями.

Сколько переключателей нужно

Есть переключатели, которые созданы для управления светом из двух, трех и более точек. Сколько их ставить — зависит от вашего желания и особенностей помещения.

Но чаще всего для управления одним светильником бывает достаточно двух точек: в начале и в конце пути, поэтому самый распространенный выключатель — двухточечный.

Георгий Ерахтин

При помощи проходных выключателей вы сможете управлять освещением, как вам удобно. Конечно, лучше спланировать их установку на стадии проектирования. Но даже если у вас уже проложена электрика, то при небольших вмешательствах в существующую разводку подключить проходной выключатель можно.

Схема подключения проходного переключателя проста. Вы сможете установить его самостоятельно — при условии, что у вас есть навыки работы с электропроводкой.

Правила безопасности

1. Работайте только днем при достаточном количестве естественного света. Если темно, возьмите налобный фонарик — вам не придется его держать и руки будут свободны.
2. Позаботьтесь о себе — наденьте электрозащитные перчатки и используйте инструменты с прорезиненными рукоятками.
3. Перед тем как начать работу с проводкой, отключите питание на электрощитке и убедитесь, что оно отключилось. Для этого возьмите отвертку-детектор и коснитесь одного из проводов в щитке. Красная лампочка индикатора и звуковой сигнал будут означать, что питание еще не отключено. Если так произошло — без электрика дальше не продолжайте.
4. Помните, что синий провод — это, как правило, ноль, белый или коричневый — фаза, желто-зеленый — заземление. Соединять их нужно строго по цветам, иначе произойдет короткое замыкание. Но если предыдущий электрик подошел к работе безответственно, цвета оплеток могут не совпадать. Поэтому, прежде чем что-то соединять, при помощи отвертки-детектора убедитесь, что синий провод — это действительно ноль, а белый (или коричневый) — это фаза.

Какие инструменты и материалы понадобятся

Инструменты

• штроборез и перфоратор (их можно взять в аренду)
• коронка по бетону
• отвертка-детектор
• детектор скрытой проводки (если стены сделаны из монолита)
• налобный фонарь (если естественного света мало)
• ручное зубило по бетону и молоток
• карандаш строительный, маркер
• очки защитные
• рулетка

Материалы

• два проходных выключателя
• два подрозетника
• кабель ВВГнг 2×1,5 мм² (возьмите кабель с жилами в разноцветных оплетках — это поможет не запутаться при подключении; если жилы одинакового цвета, при работе отметьте одну из них цветной изолентой)
• кабель ВВГнг 1×1,5 мм²
• изолента, дюбель-хомут
• клемма или кабельная гильза

Как подключить проходной выключатель

Делаем разметку на стене

Определите положение будущих проходных выключателей и светильника, отметьте их карандашом на стене. Пока выбирайте такие места, какие вам кажутся удобными.

Ищем распределительную коробку

Чтобы подключить переключатели и светильник к электросети, вам потребуются провода из скрытой в стене распределительной коробки. Вы найдете ее при помощи отвертки-детектора (в домах с монолитными стенами — при помощи детектора скрытой проводки).

Как работает отвертка-детектор

Отвертка-детектор работает только при включенном электричестве. У нее есть три режима работы:

• off — включение/выключение прибора, цифра 0 (или буква О)
• low — режим низкой чувствительности, буква L
• high — режим высокой чувствительности, буква H

Режимы переключают ползунком-переключателем на корпусе.

В режиме О отвертка-детектор работает как обычный тестер: если ею тронуть оголенный фазный провод под напряжением, она издаст резкий звук. Если тронуть нулевой провод — слабый звук.

В режиме L можно определить назначение провода без снятия изоляции — достаточно прикоснуться рабочим концом отвертки к оплетке кабеля. Если звук сильный, то это фаза.

Для поиска проводов, которые заложены в стену, нужно перевести отвертку в режим H. Прижмите детектор к стене и ведите по ней. Как только прибор окажется над местом, где проходит кабель, раздастся громкий звук. Вам нужно отметить эту точку карандашом.

Включите на детекторе режим высокой чувствительности, приложите его к верхушке ближайшей рабочей розетки и медленно ведите вверх до тех пор, пока будет сохраняться звуковой сигнал. Как только он пропадет, остановите движение и постучите по стене пальцами — вы услышите звонкий пластиковый звук. Это и есть распределительная коробка.

Обратите внимание: распредкоробка может находиться над розеткой с другой стороны стены, то есть в соседней комнате.

Ищем линию для подключения

В распредкоробке вы увидите пучки проводов, как правило, белого, синего и желто-зеленого цвета с соединительными зажимами на концах. Чтобы найти среди них нужные вам провода, отключите в щитке автомат, который управляет светом, и поднесите отвертку-детектор к каждому. Выберите те, возле которых отвертка не будет издавать звуковой сигнал. Отметьте их флажками из изоленты, флажки подпишите: синий провод — ноль, белый — фаза. Желто-зеленый провод проверять не надо — это земля.

Если вы не знаете, какой именно автомат управляет светом, позовите помощника. По вашей команде он будет отключать автоматы один за другим, а вы — искать «молчащие» провода отверткой-детектором.

Чертим схему подключения

На стене карандашом начертите линии, соединяющие точки электросети:

• распредкоробку и светильник — по этой линии будем прокладывать ноль (N) и землю (G) (синяя и желто-зеленая линии на схеме ниже)
• распредкоробку и первый переключатель — здесь пойдет фазовый провод — L (коричневая линия на схеме)
• первый и второй переключатели — тоже для фазы (красные линии на схеме, L1 и L2)
• второй переключатель и светильник — по этой линии также будем тянуть фазу (на схеме обозначена коричневым, L)

Схема проходного выключателя на две точки.

Ищем заложенные в стену кабели

При помощи отвертки-детектора определите положение уже заложенных в стену кабелей, чтобы не повредить их при штраблении. Для этого включите на отвертке режим высокой чувствительности и проведите ею по намеченным линиям.

Если линия пересечется с кабелем в стене, отвертка издаст звуковой и световой сигнал. Отметьте это место карандашом — здесь штрабить нельзя! В этом случае линию для переключателя нужно будет проложить через ближайшую распределительную коробку. О том, как это сделать, расскажем ниже.

Как я протянул кабель в квартире, почти не штрабя стены

Делаем штробы

Если линия не пересекается со скрытыми кабелями, проштрабите стены по разметке и подготовьте глухие отверстия (выемки) под подрозетники для переключателей. Чтобы установить дюбель-хомуты для кабеля, перфоратором просверлите отверстия в штрабах с шагом в 30–40 сантиметров. Установите подрозетники.

В непрорезанных участках (возле распредкоробки, в углах стен) сделайте штрабы вручную — при помощи молотка и зубила по бетону.

Укладываем кабель

Уложите кабель в штрабы так, чтобы снаружи штраб остались свободно свисающие концы длиной 10–20 см — это облегчит подключение приборов.

Чтобы подключить кабель к распределительной коробке, найдите в распредкоробке провод, который вы маркировали флажком. Снимите с него соединительный зажим и выпрямите проводки. Зачистите конец кабеля, который будете подключать, добавьте его к выпрямленным проводкам и соедините их между собой при помощи клеммы или кабельной гильзы и сверху наденьте соединительный зажим.

Эти неоднозначные скрутки. Как правильно соединять провода

Соединяем распредкоробку со светильником

Если у вашего светильника всего два провода для подключения, то возьмите из распредкоробки только нулевой провод и соедините его с любым из них.

Если проводов три, то один из них предназначен строго для заземления. Он помечен специальным значком, и к нему категорически нельзя подключать фазу или ноль! В этом случае провод заземления из распредкоробки вы подключаете к проводу, маркированному «землей», а нулевой — к любому из оставшихся.

Маркер ввода заземления

Соединяем распредкоробку с первым переключателем

Найдите на корпусе самого выключателя вход с маркировкой L и подключите к нему фазный провод из распределительной коробки.

Соединяем переключатели между собой

На коробках переключателей найдите обозначения L1 и L2. Выходы с маркировкой L1 соедините жилой одного цвета, а с маркировкой L2 — жилой другого цвета (красные линии на схеме подключения выше).

Соединяем второй переключатель со светильником

Найдите на коробке второго переключателя выход L, соедините его с оставшимся свободным проводом светильника (коричневая линия на схеме).

Проверяем работу схемы

Закрепите кабели в штрабах дюбель-хомутами и убедитесь, что провода надежно держатся в коннекторах переключателей и светильника. Включите автомат и проверьте работоспособность схемы.

У вас все получилось. Поздравляем! Вам осталось лишь заштукатурить штрабы.

А вам приходилось подключать проходной выключатель? Расскажите в комментариях ниже, как все прошло?
